第一章设备介绍

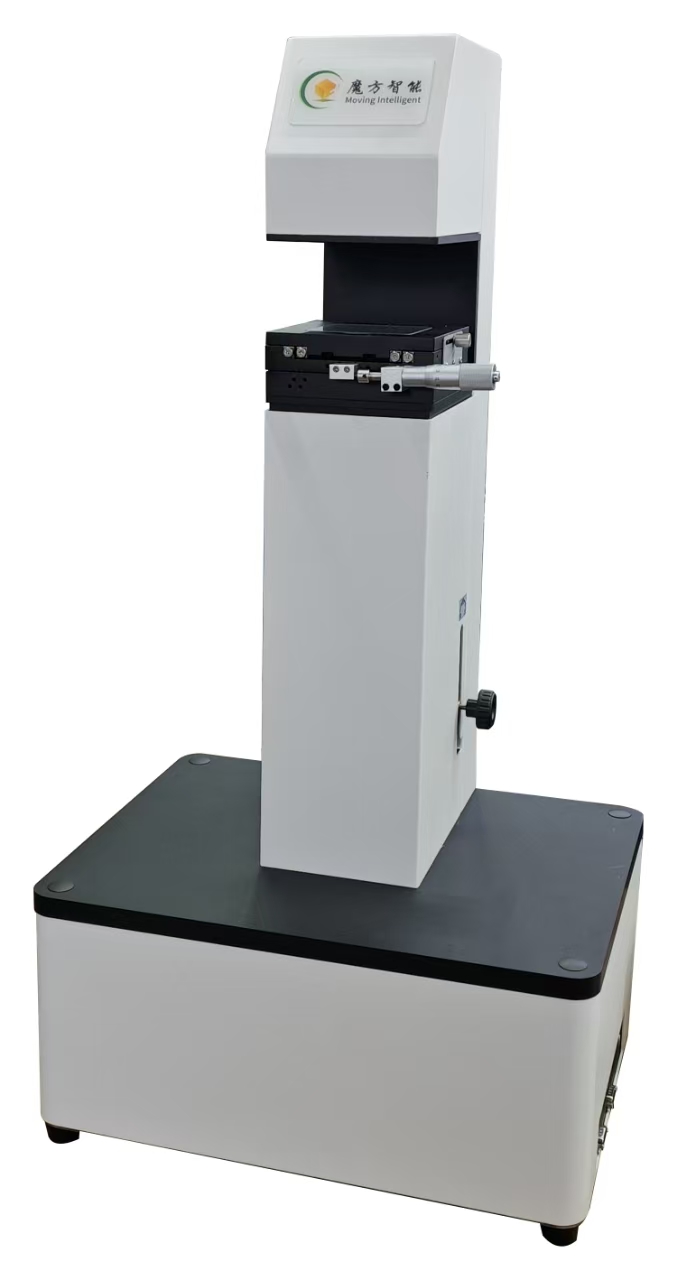

本系统的测量原理是依据IEC 60811、GB/T 2951、JISC3005-2014、GB/T 17937-2024新版本中有关电线电缆产品的绝缘平均厚度和最薄厚度、护套平均厚度和最薄厚度、外径等测试要求而设计的，同时也提供试件的偏心度等某些场合使用到的参数。
本系统采用机器视觉技术和软件图像处理技术相结合，代替传统光学投影仪和手工测试。
本系统将及时跟踪IEC60811、GB/T 2951、JISC 3005-2014标准的版本变化，并进行系统软件的更新升级。
本系统功能和特点
l密封式结构设计，有效阻挡灰尘、环境杂光进入机箱影响测量结果
l 人性化的软件界面，帮助您简单方便的使用本系统
l 采用高分辨率高性能工业数字相机
l 检测范围为直径1.0mm至6.0mm（具体量程参考合同协议）
l 使用国内领先的特殊光源提高照明均匀度和寿命，以保证光线的持续稳定
l 根据用户选择的检测形状，自动检测电缆的结构参数
l 使用机器视觉技术，一键操作，1秒内完成尺寸测量，降低人为测量的错误率和提升测量效率
l自动生成测试报告
l 配备专用校准板，便于日常校准
操作说明
一、试件制作
截取 17～20mm长度的铝包钢样品，使用本系统配套的专用研磨机，打磨铝包钢样品的横截面，然后把切面浸泡在4%的硝酸酒精溶液5～30秒左右，取出擦干。
二、测量步骤
1、将铝包钢夹具有凹坑面向下放置到设备平台上，图13
图13

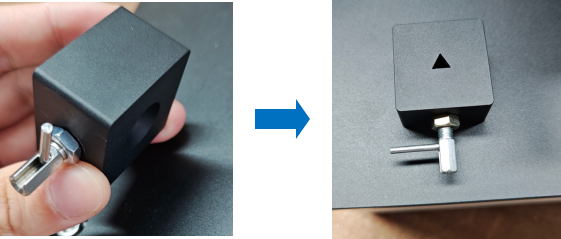

2、把处理好的铝包钢样品，研磨面向下，放到铝包钢夹具孔里，图14
图14
3、向外拉铝包钢夹具拉杆，使样品完全进入到夹具孔中，让样品研磨面和铝包钢夹具底面齐平，松开拉杆，夹紧样品，图15
图15

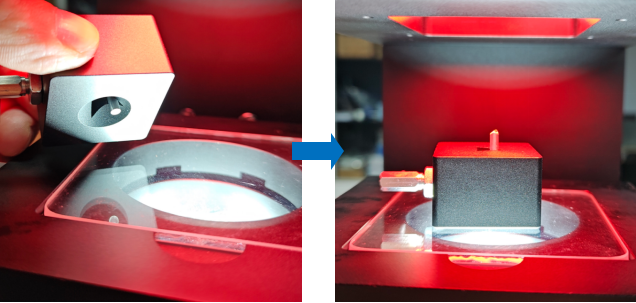

4、将带有铝包钢样品的夹具凹面向下，放到测量平台的超白玻璃上，图16
图16

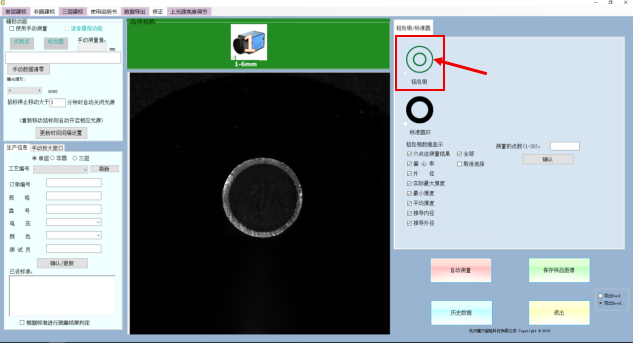

7、在测量软件中选择“铝包钢”，移动样品到视野中心，图17
图17

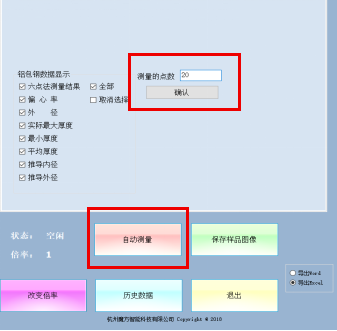

8、可选择输入测量点的数量（默认6点，范围1～30），点击确认，然后点击右下角“自动测量按钮”，自动出结果，图18
图18
9、测量结果页中，点击“确认数据插入数据库”按钮，保存数据，图19
图19

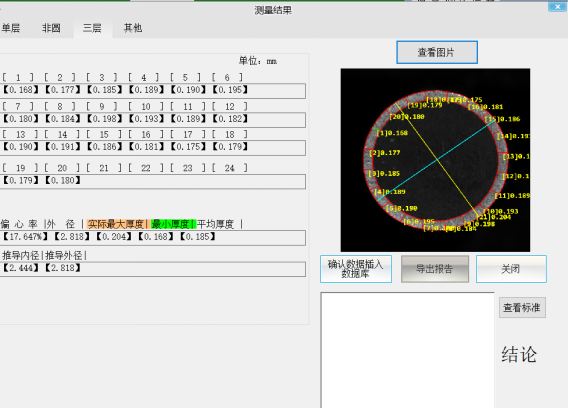

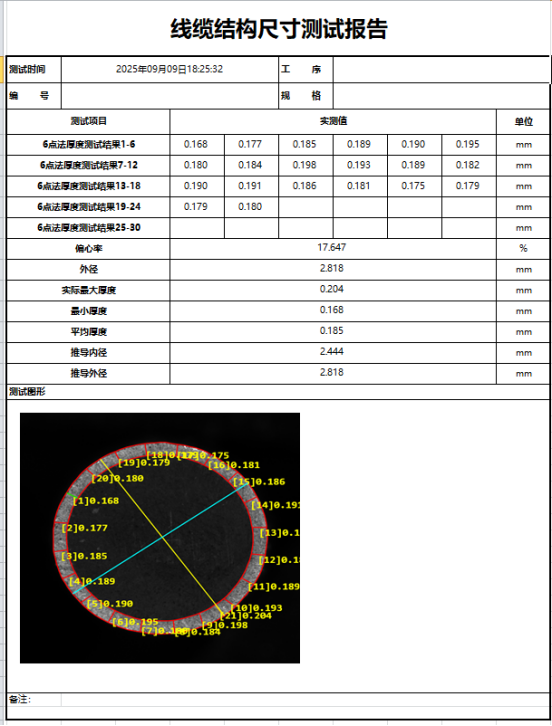

10、数据插入数据库后，可点击“导出报告”按钮，导出报告，图20
图20
